एक प्रेरित ड्राफ्ट फैन आपके फ़्लू गैस सिस्टम को कैसे स्थिर कर सकता है?

अमूर्त

विषयसूची

रूपरेखा

• बताएं कि एक प्रेरित ड्राफ्ट फैन लाइन में कहां बैठता है और "नकारात्मक दबाव स्थिरता" क्यों मायने रखती है।
• विशिष्ट साइट शिकायतों को इंजीनियरिंग कारणों में अनुवादित करें जिन्हें आप वास्तव में ठीक कर सकते हैं।
• एक आकार चेकलिस्ट दें: आपको कौन सा डेटा प्रदान करना चाहिए (और आपूर्तिकर्ताओं को किसकी पुष्टि करनी चाहिए)।
• धूल, संक्षारण, उच्च तापमान और डीसल्फराइजेशन सेवा के लिए सामान्य निर्माण विकल्पों की तुलना करें।
• जीवनचक्र विषयों को कवर करें: ऊर्जा, शोर, कंपन, स्पेयर पार्ट्स और रखरखाव अंतराल।
• खरीदार के लिए तैयार कार्रवाई सूची और अपने प्रोजेक्ट को आगे बढ़ाने के लिए एक स्पष्ट अगले चरण के साथ समापन करें।

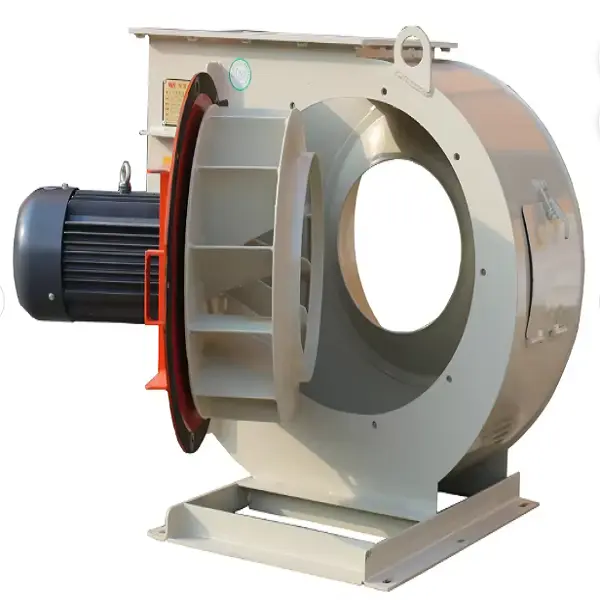

एक प्रेरित ड्राफ्ट फैन वास्तव में क्या करता है

कई औद्योगिक प्रणालियों में, आपका ग्रिप गैस पथ एक श्रृंखला है: भट्ठी या बॉयलर → नलिकाएं → धूल संग्रह (चक्रवात, बैगहाउस, ईएसपी) → स्क्रबर या डिसल्फराइजेशन चरण → स्टैक। एक का कामइनद्यूस्ड ड्राफ्ट फेननीचे की ओर बैठना है औरखींचोउस श्रृंखला के माध्यम से गैस, अपस्ट्रीम अनुभागों में नियंत्रित नकारात्मक दबाव पैदा करती है।

जब इस पंखे को सही ढंग से चुना जाता है और समझदार नियंत्रणों (अक्सर एक परिवर्तनीय आवृत्ति ड्राइव) के साथ जोड़ा जाता है, तो यह बन जाता है आपके संपूर्ण गैस सिस्टम के लिए "यातायात नियंत्रक"। जब यह छोटा, बड़ा या आपके सिस्टम के प्रतिरोध से मेल नहीं खाता हो, आपको क्लासिक लक्षण मिलते हैं: अस्थिर ड्राफ्ट, बार-बार अलार्म, प्लग किए गए उपकरण, उच्च उत्सर्जन जोखिम और महंगा डाउनटाइम।

आम क्रेता दर्द बिंदु और उनके छिपे हुए कारण

अधिकांश परियोजनाएँ विफल नहीं होतीं क्योंकि पंखा "घूमता नहीं है।" वे विफल हो जाते हैं क्योंकि पंखे को उससे बहुत दूर संचालित करने के लिए मजबूर किया जाता है इच्छित कर्तव्य बिंदु - या क्योंकि निर्माण उस गैस से मेल नहीं खाता है जिसे आप इसे स्थानांतरित करने के लिए कह रहे हैं।

• "जब भी उत्पादन बदलता है तो हमारे ड्राफ्ट में उतार-चढ़ाव होता है।"अक्सर खराब नियंत्रण सीमा, गलत पंखे वक्र चयन, या चरम प्रवाह पर कम अनुमानित सिस्टम दबाव ड्रॉप के कारण होता है।
• "प्ररित करनेवाला बहुत तेजी से घिसता है।"आमतौर पर अपघर्षक धूल भार, ब्लेड इनलेट पर उच्च वेग, या अपस्ट्रीम पृथक्करण की कमी जो कणों को सीधे प्ररित करनेवाला पर हमला करने की अनुमति देती है।
• "हम संक्षारण और अचानक प्रदर्शन हानि देखते हैं।"आमतौर पर अम्लीय/क्षारीय घटक या संघनन कार्बन स्टील सतहों पर रासायनिक हमले का कारण बनते हैं।
• "पंखा गीली या डीसल्फराइजेशन सेवा में बंद रहता है।"उप-उत्पादों, चिपचिपी धूल, या घनीभूत आंतरिक सतहों पर जमा होने वाला जमाव।
• "शोर और कंपन हर किसी को पागल कर रहे हैं।"आम तौर पर असंतुलन, डक्ट सपोर्ट के साथ प्रतिध्वनि, खराब नींव, या वृद्धि/अस्थिरता क्षेत्रों के बहुत करीब संचालन।
• "हमारा ऊर्जा बिल उम्मीद से अधिक है।"आमतौर पर बड़े आकार के स्थैतिक दबाव मार्जिन, अकुशल संचालन बिंदु, या खराब डैम्पर रणनीति का संकेत।
• "रखरखाव में बहुत अधिक समय लगता है और उत्पादन हमसे नफरत करता है।"अक्सर दुर्गम लेआउट, त्वरित प्ररित करनेवाला निरीक्षण के लिए कोई प्रावधान नहीं, या नियोजित पुर्जों की कमी से जुड़ा होता है।

आकार सही करने के लिए चयन चेकलिस्ट

यदि आप सटीक प्रदर्शन चाहते हैं, तो आपूर्तिकर्ता को सटीक इनपुट की आवश्यकता है। यहां खरीदार-अनुकूल सूची है जो 80% को रोकती है गलत चयन की समस्या.

1. प्रवाह दर सीमा:न्यूनतम/सामान्य/अधिकतम गैस मात्रा (यदि वास्तविक हो तो भविष्य में विस्तार शामिल करें, काल्पनिक नहीं)।
2. गैस तापमान रेंज:स्थिर-अवस्था और चरम घटनाएँ; स्टार्टअप/शटडाउन के दौरान किसी भी तीव्र परिवर्तन पर ध्यान दें।
3. गैस संरचना:संक्षारक घटक, नमी, और क्या संक्षेपण संभव है।
4. धूल भार और कण विशेषताएँ:एकाग्रता, घर्षण, और क्या धूल चिपचिपी या रेशेदार है।
5. सिस्टम प्रतिरोध:नलिकाओं में दबाव में गिरावट + उपकरण + लक्ष्य प्रवाह पर स्टैक (और फिल्टर लोड के रूप में यह कैसे बदलता है)।
6. परिचालन दर्शन:डैम्पर नियंत्रण बनाम गति नियंत्रण; क्या आपको सख्त ड्राफ्ट स्थिरता की आवश्यकता है।
7. साइट की बाधाएँ:पदचिह्न, नींव की सीमाएं, उपलब्ध बिजली की आपूर्ति, ऊंचाई, परिवेश का तापमान।
8. रखरखाव पहुंच:पसंदीदा निरीक्षण बिंदु, उठाने की विधि और स्पेयर पार्ट्स की रणनीति।

व्यावहारिक तुलना तालिका के साथ कॉन्फ़िगरेशन गाइड

प्रत्येक प्रेरित ड्राफ्ट फैन को एक ही तरह से नहीं बनाया जाना चाहिए। आपकी गैस की स्थिति सामग्री, सुरक्षा और आंतरिक निर्णय लेती है ज्यामिति जो समय के साथ प्रदर्शन को स्थिर रखती है।

एक अच्छा निर्माता आपको कॉन्फ़िगरेशन को आपके वास्तविक ऑपरेटिंग वातावरण से मिलाने में मदद करेगा, न कि केवल कैटलॉग लेबल से। कई संयंत्रों में, सबसे अच्छा परिणाम एक संयुक्त दृष्टिकोण से आता है: प्ररित करनेवाला प्रभाव को कम करने के लिए अपस्ट्रीम धूल प्रबंधन, और डाउनस्ट्रीम ऐसी सामग्री/ज्यामिति जो अभी भी जो कुछ भी प्राप्त होती है उसे सहन करती है।

ऊर्जा, शोर और आश्चर्य के बिना विश्वसनीयता

अधिकांश खरीदार इस बात पर ध्यान केंद्रित करते हैं कि "क्या यह वायु प्रवाह को प्रभावित कर सकता है?" लेकिन बड़ा पैसा इसमें निहित है कि स्थापना के बाद क्या होता है: बिजली की खपत, शोर अनुपालन, कंपन स्थिरता, और क्या आप हर तिमाही में स्पेयर पार्ट्स खरीद रहे हैं।

• वह नियंत्रण चुनें जो आपकी परिवर्तनशीलता से मेल खाता हो:यदि आपका भार बहुत अधिक बदलता है, तो अकेले थ्रॉटलिंग की तुलना में गति नियंत्रण अक्सर बर्बाद ऊर्जा को कम कर देता है।
• एक यथार्थवादी ऑपरेटिंग विंडो की मांग करें:आप अपनी अपेक्षित न्यूनतम-अधिकतम सीमा पर स्थिर संचालन चाहते हैं, एक भी आदर्श बिंदु नहीं जो केवल ब्रोशर में मौजूद हो।
• संतुलन और यांत्रिक अखंडता पर जोर दें:कंपन सिर्फ "कष्टप्रद" नहीं है - यह एक असर और शाफ्ट जीवन हत्यारा है।
• शोर को एक सिस्टम समस्या के रूप में देखें:पंखे का चयन + इनलेट/आउटलेट की स्थिति + डक्ट सपोर्ट + यदि आवश्यक हो तो साइलेंसर।
• पहनने वाले हिस्सों की योजना:सुनिश्चित करें कि आप कार्य को कई दिनों तक बंद किए बिना प्ररित करनेवाला (या कुंजी पहनने वाले तत्व) को बदल सकते हैं।

स्थापना और कमीशनिंग से बचने के लिए गलतियाँ

यहां तक ​​कि सही इंड्यूस्ड ड्राफ्ट फैन भी खराब प्रदर्शन कर सकता है यदि इंस्टॉलेशन एयरफ्लो बुनियादी सिद्धांतों की अनदेखी करता है। ये तीन गलतियाँ हैं जो सबसे महंगी कॉलबैक बनाती हैं।

1. खराब इनलेट स्थितियां:तंग कोहनियाँ या प्रवेश द्वार पर अचानक बदलाव से असमान प्रवाह, कंपन और दक्षता में कमी हो सकती है।
2. कमजोर नींव या गलत संरेखण:यदि आधार मुड़ता है, तो समय के साथ कंपन बढ़ता है और असर का जीवन नष्ट हो जाता है।
3. वास्तविक कमीशनिंग जांच की कोई योजना नहीं:कई परिचालन बिंदुओं पर वायु प्रवाह, दबाव, कंपन और मोटर लोडिंग को सत्यापित करने में विफल होना।

रखरखाव योजना जो अपटाइम की सुरक्षा करती है

खरीदार आमतौर पर रखरखाव से नफरत नहीं करते हैं - वे आश्चर्यजनक रखरखाव से नफरत करते हैं। एक सरल, पूर्वानुमेय योजना रुकावटों को कम करती है और विस्तार करती है पंखे की सेवा जीवन.

यदि आपकी गैस अपघर्षक है या जमा होने की संभावना है, तो आपकी रखरखाव योजना में डिज़ाइन चरण में "आसान जीत" शामिल होनी चाहिए: निरीक्षण दरवाजे, सुरक्षित उठाने के बिंदु, और वे हिस्से जिन्हें आधे डक्टवर्क को तोड़े बिना बदला जा सकता है।

एक सक्षम निर्माता से क्या अपेक्षा करें?

इस बिंदु पर, प्रश्न "प्रशंसक बनाम प्रशंसक" के बारे में कम और "परियोजना परिणाम" के बारे में अधिक हो जाता है। एक निर्माता को चयन, सत्यापन और दीर्घकालिक सेवा योजना के माध्यम से आपका मार्गदर्शन करने में सक्षम होना चाहिए।

हेबै केटोंग पर्यावरण संरक्षण उपकरण कं, लिमिटेडऔद्योगिक ड्राफ्ट और वेंटिलेशन परियोजनाओं का समर्थन करता है जहां वास्तविक आवश्यकता कठोर गैस स्थितियों के तहत स्थिर नकारात्मक दबाव है - उच्च तापमान, धूल, संक्षारक घटक, और उपचार-रेखा जमा। खरीदार के संदर्भ में, इसका मतलब है:

• कॉन्फ़िगरेशन मिलान:गैस रसायन विज्ञान और ठोस भार के आधार पर सामग्री और आंतरिक डिजाइन दिशा का चयन करना।
• पैरामीटर अनुकूलन:प्रवाह/दबाव को सामान्य लेबल के बजाय आपकी वास्तविक उपकरण श्रृंखला में संरेखित करना।
• सत्यापन मानसिकता:जिस रेंज में आप वास्तव में काम करेंगे, उस पर ड्यूटी पॉइंट की पुष्टि करना।
• सेवा व्यावहारिकता:विस्तारित डाउनटाइम के बिना निरीक्षण, सफाई और घिसे-पिटे हिस्से के प्रतिस्थापन के लिए डिज़ाइन करना।

अक्सर पूछे जाने वाले प्रश्न

1) इंड्यूस्ड ड्राफ्ट फैन कहाँ स्थापित किया जाना चाहिए?
आमतौर पर मुख्य प्रक्रिया का डाउनस्ट्रीम और कई उपचार चरण होते हैं ताकि यह सिस्टम के माध्यम से गैस खींच सके और अपस्ट्रीम अनुभागों को नकारात्मक दबाव में रख सके। सटीक स्थिति तापमान, धूल और गीले उपचार के कारण जमा होने पर निर्भर करती है।

2) सटीक चयन के लिए मुझे कौन सा डेटा उपलब्ध कराने की आवश्यकता है?
प्रवाह सीमा, तापमान सीमा, गैस संरचना, नमी/संक्षेपण जोखिम, धूल भार, और कुल सिस्टम दबाव ड्रॉप (फ़िल्टर लोड के रूप में यह कैसे बदलता है सहित)। इनके बिना, "चयन" का अनुमान लगाया जा रहा है।

3) मैं धूल भरी सेवा में इम्पेलर घिसाव को कैसे कम कर सकता हूँ?
जहां संभव हो अपस्ट्रीम पृथक्करण से प्रारंभ करें, फिर घिसाव-केंद्रित निर्माण दिशा (सामग्री, सुरक्षा रणनीति और ज्यामिति जो प्रत्यक्ष कण प्रभाव को कम करती है) का उपयोग करें। इनलेट प्रवाह विरूपण से भी बचें जो कणों को ब्लेड में फेंकता है।

4) गीला उपचार या डीसल्फराइजेशन जोड़ने के बाद मेरा पंखा क्यों बंद हो जाता है?
जमाव तब बनता है जब चिपचिपे उप-उत्पाद या संघनित पदार्थ आंतरिक सतहों पर एकत्रित हो जाते हैं। उन लाइनों में एक सहज आंतरिक प्रवाह पथ, आसंजन-विरोधी उपाय और आसान सफाई पहुंच अक्सर आवश्यक होती है।

5) क्या ओवरसाइज़िंग सुरक्षित है?
हमेशा नहीं। ओवरसाइज़िंग ऊर्जा लागत बढ़ा सकती है, शोर बढ़ा सकती है, और आपके वास्तविक सिस्टम के लिए ऑपरेटिंग बिंदु को अस्थिर क्षेत्र में धकेल सकती है। "सुरक्षित" सही कर्तव्य बिंदु कवरेज और स्थिर नियंत्रण सीमा से आता है।

निष्कर्ष

एक अच्छी तरह से चुना हुआइनद्यूस्ड ड्राफ्ट फेनयह केवल घूमने वाले उपकरण का एक टुकड़ा नहीं है - यह आपके संपूर्ण के लिए स्टेबलाइजर है ग्रिप गैस श्रृंखला. जब चयन वास्तविक प्रवाह, वास्तविक दबाव ड्रॉप, वास्तविक धूल व्यवहार और वास्तविक संक्षेपण जोखिम से प्रेरित होता है, आपको पूर्वानुमानित ड्राफ्ट, कम परेशानियाँ, कम जीवनचक्र लागत और एक स्वच्छ कार्यस्थल मिलता है।
