औद्योगिक अनुप्रयोगों के लिए सही बॉयलर प्रेरित ड्राफ्ट फैन कैसे चुनें

किसी औद्योगिक बॉयलर को डिज़ाइन या अपग्रेड करते समय सही पंखा प्रणाली का चयन करना सबसे महत्वपूर्ण निर्णयों में से एक है। उचित आकार का बॉयलर प्रेरित ड्राफ्ट फैन दहन दक्षता में काफी सुधार कर सकता है, भट्ठी के दबाव को स्थिर बनाए रख सकता है, ईंधन की खपत को कम कर सकता है और बॉयलर उपकरण की सेवा जीवन को बढ़ा सकता है। हालाँकि, गलत पंखा मॉडल चुनने से अपर्याप्त ड्राफ्ट, अत्यधिक ऊर्जा खपत, कंपन की समस्या और बार-बार रखरखाव की समस्या हो सकती है।

कई औद्योगिक उपयोगकर्ता खरीदारी के दौरान केवल पंखे की क्षमता और मोटर पावर पर ध्यान केंद्रित करते हैं, लेकिन एक विश्वसनीय चयन प्रक्रिया के लिए परिचालन स्थितियों, सिस्टम प्रतिरोध, गैस विशेषताओं और भविष्य की उत्पादन आवश्यकताओं की गहरी समझ की आवश्यकता होती है।

1. बॉयलर प्रेरित ड्राफ्ट फैन की भूमिका को समझें

दहन गैसों को हटाने और भट्ठी के अंदर नकारात्मक दबाव बनाने के लिए बॉयलर सिस्टम के आउटलेट पक्ष पर एक प्रेरित ड्राफ्ट पंखा स्थापित किया जाता है। दहन वायु की आपूर्ति करने वाले मजबूर ड्राफ्ट प्रशंसकों के विपरीत, एक बॉयलर प्रेरित ड्राफ्ट फैन निकास प्रवाह को नियंत्रित करता है और यह सुनिश्चित करता है कि धूल कलेक्टरों, अर्थशास्त्रियों और चिमनी के माध्यम से ग्रिप गैस सुचारू रूप से चलती है।

बिजली संयंत्रों, रासायनिक कारखानों, इस्पात संयंत्रों और बायोमास ऊर्जा परियोजनाओं जैसे औद्योगिक अनुप्रयोगों में, पंखे को उच्च तापमान और कभी-कभी संक्षारक परिस्थितियों में लगातार काम करना चाहिए। इसलिए, स्थिर बॉयलर संचालन प्राप्त करने के लिए एक उपयुक्त पंखे के डिज़ाइन का चयन करना महत्वपूर्ण है।

बॉयलर प्रेरित ड्राफ्ट फैन चुनने से पहले, इंजीनियरों को आवश्यक वायु प्रवाह मात्रा, कुल दबाव, गैस तापमान, धूल एकाग्रता, स्थापना वातावरण और संचालन घंटे सहित कई प्रमुख मापदंडों का विश्लेषण करना चाहिए।

2. आवश्यक वायु प्रवाह और दबाव की गणना करें

पंखे के चयन में पहला कदम बॉयलर सिस्टम की वास्तविक वायु प्रवाह मांग का निर्धारण करना है। वायु प्रवाह की आवश्यकता बॉयलर की क्षमता, ईंधन प्रकार, दहन दक्षता और अतिरिक्त वायु अनुपात पर निर्भर करती है।

उदाहरण के लिए, 50 टन प्रति घंटे के औद्योगिक भाप बॉयलर को जलाने वाले कोयले को उसी आउटपुट के प्राकृतिक गैस बॉयलर की तुलना में बहुत बड़ी निकास क्षमता की आवश्यकता हो सकती है क्योंकि कोयले के दहन से उच्च ग्रिप गैस मात्रा और अधिक धूल कण पैदा होते हैं।

दबाव की आवश्यकता भी उतनी ही महत्वपूर्ण है। बॉयलर प्रेरित ड्राफ्ट फैन को प्रतिरोध पर काबू पाना होगा:

बॉयलर भट्ठी और संवहन अनुभाग

धूल संग्राहक या बैग फिल्टर

एयर प्रीहीटर्स

डक्ट सिस्टम

चिमनी दबाव हानि

संपूर्ण सिस्टम प्रतिरोध की गणना किए बिना केवल बॉयलर आउटपुट के अनुसार पंखे का चयन करना एक सामान्य गलती है। इसका परिणाम अक्सर यह होता है कि पंखा भट्टी का स्थिर दबाव बनाए नहीं रख पाता।

व्यावहारिक दृष्टिकोण यह है कि भविष्य में परिचालन परिवर्तनों को संभालने के लिए लगभग 10%-15% के सुरक्षा मार्जिन के साथ आवश्यक दबाव की गणना की जाए।

3. ग्रिप गैस की विशेषताओं पर विचार करें

विभिन्न ईंधन एक प्रेरित ड्राफ्ट पंखे के लिए अलग-अलग कार्यशील परिस्थितियाँ बनाते हैं। कोयले से चलने वाले बॉयलर आमतौर पर राख के कणों से युक्त उच्च तापमान वाली ग्रिप गैस का उत्पादन करते हैं, जबकि बायोमास बॉयलर चिपचिपी धूल और नमी उत्पन्न कर सकते हैं।

दक्षिण पूर्व एशिया में एक बायोमास बिजली संयंत्र परियोजना के लिए, मूल निकास प्रणाली में केवल कई महीनों के संचालन के बाद बार-बार पंखे के ब्लेड खराब होने का अनुभव हुआ। इसका कारण यह था कि चयनित पंखे को उच्च धूल वाले वातावरण के बजाय स्वच्छ गैस अनुप्रयोगों के लिए डिज़ाइन किया गया था।

इसे पहनने के लिए प्रतिरोधी ब्लेड और एक प्रबलित आवरण संरचना वाले विशेष रूप से डिजाइन किए गए बॉयलर प्रेरित ड्राफ्ट फैन के साथ बदलने के बाद, रखरखाव चक्र कई महीनों से बढ़कर एक वर्ष से अधिक हो गया।

यह मामला दिखाता है कि पंखे की सामग्री का चयन और संरचनात्मक डिजाइन वायु प्रवाह क्षमता के समान ही महत्वपूर्ण हैं।

4. सही पंखे का डिज़ाइन और सामग्री चुनें

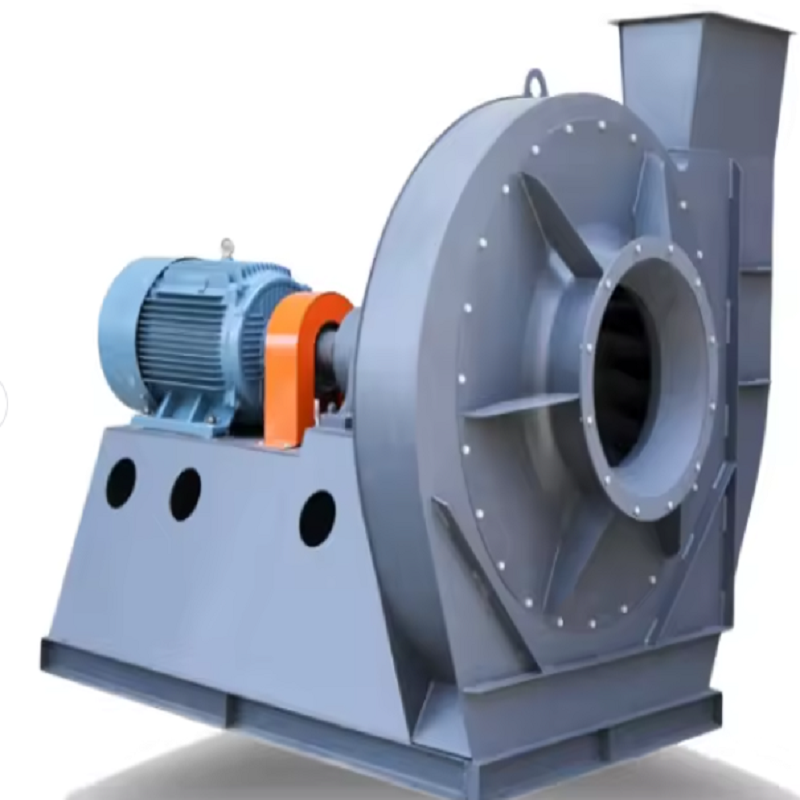

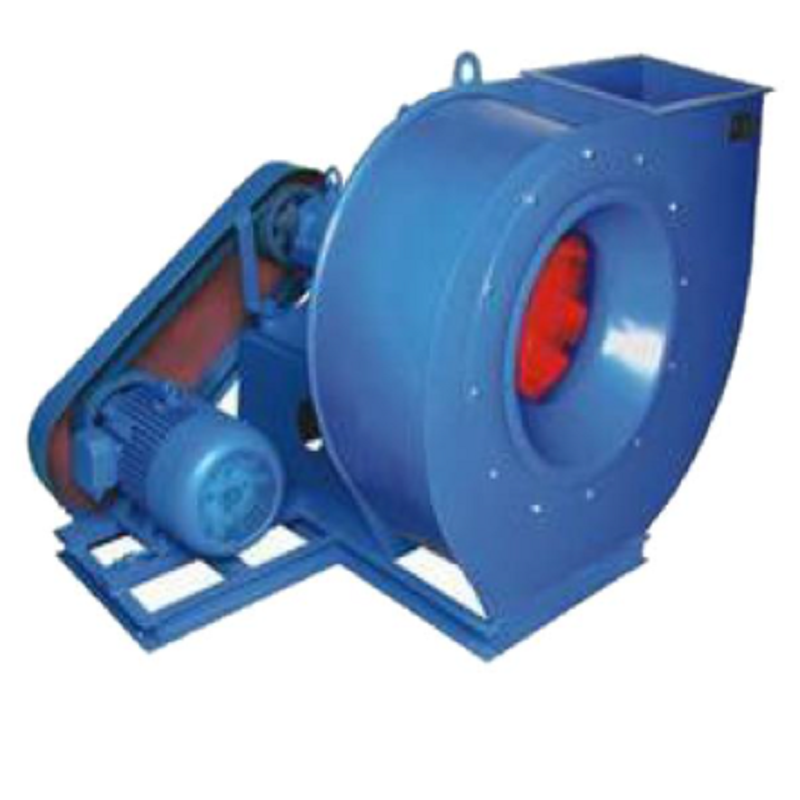

औद्योगिक बॉयलर पंखे आमतौर पर केन्द्रापसारक पंखे होते हैं क्योंकि वे कठिन परिस्थितियों में उच्च दबाव और स्थिर वायु प्रवाह प्रदान कर सकते हैं।

बॉयलर प्रेरित ड्राफ्ट फैन का चयन करते समय, कई डिज़ाइन कारकों का मूल्यांकन किया जाना चाहिए:

ब्लेड डिज़ाइन

पिछड़े-घुमावदार ब्लेड आमतौर पर उपयोग किए जाते हैं क्योंकि वे उच्च दक्षता और स्थिर प्रदर्शन प्रदान करते हैं। आगे की ओर घुमावदार डिज़ाइन उच्च वायु प्रवाह प्रदान कर सकते हैं लेकिन आमतौर पर अधिक ऊर्जा की खपत करते हैं।

सामग्री चयन

उच्च तापमान अनुप्रयोगों के लिए, निर्माता गर्मी प्रतिरोधी स्टील या प्रबलित कार्बन स्टील का उपयोग कर सकते हैं। यदि ग्रिप गैस में संक्षारक घटक होते हैं, तो अतिरिक्त सतह उपचार या विशेष मिश्र धातुओं की आवश्यकता हो सकती है।

सुरक्षा पहनें

कोयला, बायोमास, या अपशिष्ट पदार्थ जलाने वाले बॉयलरों के लिए, ब्लेड और इनलेट क्षेत्रों पर पहनने के लिए प्रतिरोधी कोटिंग्स डाउनटाइम को काफी कम कर सकती हैं।

वास्तविक कामकाजी परिस्थितियों के आधार पर सही संरचना का चयन करने से अनावश्यक प्रतिस्थापन लागत से बचने में मदद मिल सकती है।

5. ऊर्जा दक्षता और परिचालन लागत विश्लेषण

पंखा चुनते समय ऊर्जा की खपत एक अन्य महत्वपूर्ण कारक है। चूंकि औद्योगिक बॉयलर अक्सर सालाना 8,000 घंटे या उससे अधिक काम करते हैं, इसलिए छोटी दक्षता में सुधार से भी महत्वपूर्ण बचत हो सकती है।

उदाहरण के लिए, 10 मेगावाट बॉयलर सिस्टम का संचालन करने वाले एक विनिर्माण संयंत्र ने अपने पुराने फिक्स्ड-स्पीड पंखे को परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) नियंत्रण से लैस उच्च दक्षता वाले बॉयलर प्रेरित ड्राफ्ट फैन में अपग्रेड किया।

अपग्रेड करने से पहले:

पंखे की मोटर शक्ति: 315 किलोवाट

वार्षिक संचालन समय: 7,500 घंटे

निश्चित गति संचालन के कारण बार-बार समायोजन हानि

अपग्रेड करने के बाद:

पंखे का आउटपुट बॉयलर लोड के अनुसार स्वचालित रूप से समायोजित हो जाता है

बिजली की खपत लगभग 20% कम हो गई

भट्टी का दबाव अधिक स्थिर हो गया

बिजली खर्च कम करके कुछ ही वर्षों में निवेश लागत वसूल कर ली गई।

6. पंखे की विश्वसनीयता और रखरखाव आवश्यकताओं की जाँच करें

एक उच्च गुणवत्ता वाले पंखे को न केवल नया होने पर अच्छा प्रदर्शन प्रदान करना चाहिए बल्कि कई वर्षों तक स्थिर संचालन भी बनाए रखना चाहिए।

बॉयलर प्रेरित ड्राफ्ट फैन खरीदने से पहले, औद्योगिक उपयोगकर्ताओं को जांच करनी चाहिए:

असर प्रकार और सेवा जीवन

कंपन नियंत्रण डिज़ाइन

ब्लेड संतुलन सटीकता

आवरण शक्ति

स्पेयर पार्ट्स की उपलब्धता

निर्माता तकनीकी सहायता

नियमित रखरखाव में कंपन निगरानी, ​​​​बेयरिंग स्नेहन निरीक्षण, ब्लेड सतह जांच और मोटर स्थिति परीक्षण शामिल होना चाहिए।

कई अप्रत्याशित विफलताएँ खराब पंखे की गुणवत्ता के कारण नहीं बल्कि अनुचित रखरखाव प्रथाओं के कारण होती हैं।

7. वास्तविक परियोजना उदाहरण: एक रासायनिक कारखाने में बॉयलर फैन अपग्रेड

75 टन प्रति घंटे के बॉयलर का संचालन करने वाले एक रासायनिक विनिर्माण संयंत्र को अस्थिर भट्टी दबाव, उच्च बिजली की खपत और बार-बार पंखे के कंपन सहित कई समस्याओं का सामना करना पड़ा।

मूल पंखे में अपर्याप्त दबाव क्षमता थी क्योंकि स्थापना के बाद अतिरिक्त निस्पंदन उपकरण जोड़े गए थे, जिससे सिस्टम प्रतिरोध बढ़ गया था।

इंजीनियरिंग टीम ने संपूर्ण सिस्टम विश्लेषण किया और एक नए बॉयलर प्रेरित ड्राफ्ट फैन का चयन किया:

उच्च दबाव क्षमता

बेहतर वायुगतिकीय ब्लेड डिज़ाइन

परिवर्तनीय आवृत्ति ड्राइव नियंत्रण

प्रबलित कंपन-प्रतिरोधी संरचना

स्थापना के बाद, बॉयलर सिस्टम ने हासिल किया:

अधिक स्थिर नकारात्मक भट्टी दबाव

पंखे के कंपन का स्तर कम हो गया

कम वार्षिक बिजली खपत

लंबे समय तक रखरखाव अंतराल

यह परियोजना दर्शाती है कि पंखे के चयन में हमेशा पिछले विनिर्देशों के आधार पर उपकरण बदलने के बजाय पूरे बॉयलर सिस्टम पर विचार करना चाहिए।

8. बॉयलर प्रेरित ड्राफ्ट फैन खरीदने से पहले अंतिम चेकलिस्ट

अंतिम निर्णय लेने से पहले, औद्योगिक खरीदारों को निम्नलिखित बिंदुओं की पुष्टि करनी चाहिए:

क्या आवश्यक वायु प्रवाह और दबाव की सटीक गणना की गई है?

क्या पंखा ईंधन के प्रकार और ग्रिप गैस स्थितियों के लिए उपयुक्त है?

क्या सामग्री तापमान और संक्षारण आवश्यकताओं का सामना कर सकती है?

क्या मोटर की शक्ति दीर्घकालिक संचालन के लिए अनुकूलित है?

क्या निर्माता तकनीकी चित्र और प्रदर्शन डेटा प्रदान करता है?

क्या स्पेयर पार्ट्स और बिक्री के बाद की सेवाएँ उपलब्ध हैं?

सावधानीपूर्वक चयनित बॉयलर प्रेरित ड्राफ्ट फैन बॉयलर दक्षता में सुधार कर सकता है, परिचालन लागत को कम कर सकता है, और पूरे उपकरण जीवनचक्र में विश्वसनीय प्रदर्शन प्रदान कर सकता है। औद्योगिक बॉयलर परियोजनाओं के लिए, सबसे अच्छा समाधान हमेशा सबसे बड़ा पंखा या सबसे शक्तिशाली मोटर नहीं होता है। सही विकल्प वह पंखा है जो वास्तविक परिचालन स्थितियों से मेल खाता है, स्थिर वायु प्रवाह प्रदान करता है, और दीर्घकालिक आर्थिक लाभ प्रदान करता है।
